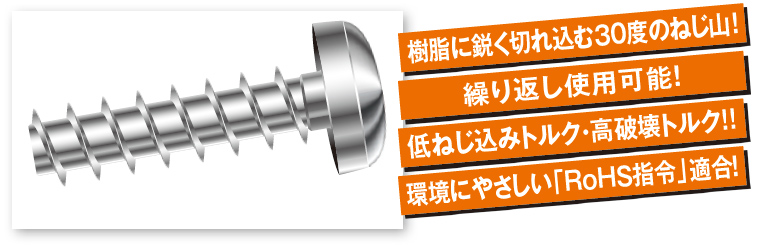

ノンサートは、金属インサート不要の熱可塑性樹脂用タッピンねじです。
樹脂製品のリサイクル時に金属インサートの取り外し作業は非常に高コストです。 母材にやさしく、繰り返し使用も可能。ノンサートの採用で材料のリサイクルまで含めた生産コストの削減をお手伝いします。
黒ニッケル
●材質…ＳＷＣＨ相当 ●表面処理… 黒ニッケル
| 呼び(d) | dk(基準寸法) | k(基準寸法) | 十字穴番号(m) |
|---|---|---|---|
| M1.4 | 2.5 | 0.5 | 0 |
| M1.6 | 3 | 0.5 | 0 |
三価（白）
●材質…ＳＷＣＨ相当 ●表面処理…三価（白）
| 呼び(d) | dk(基準寸法) | k(基準寸法) | 十字穴番号(m) |
|---|---|---|---|
| M2 | 4 | 1.6 | 0 |
| M2.5 | 5 | 2.1 | 1 |
| M3 | 5.6 | 2.4 | 1 |
| M4 | 8 | 3.1 | 2 |
| M5 | 9.5 | 3.7 | 2 |
| M6 | 12 | 4.6 | 3 |
ステンレス
●材質…ＳＵＳ３０４相当（Ａ２）
| 呼び(d) | dk(基準寸法) | k(基準寸法) | 十字穴番号(m) |
|---|---|---|---|
| M3 | 5.5 | 2.0 | 2 |
| M4 | 7 | 2.6 | 2 |
黒染ステンレス
●材質…ＳＵＳ３０４相当（Ａ２）
●表面処理…黒染（黒色）
| 呼び(d) | dk(基準寸法) | k(基準寸法) | 十字穴番号(m) |
|---|---|---|---|
| M3 | 5.5 | 2.0 | 2 |
| M4 | 7 | 2.6 | 2 |
セールスポイント
-
金属インサート不要!!
樹脂のリサイクル時に金属インサートを取り除く工程は非常に高コストです。ノンサートの採用でマテリアルリサイクルまで含めたトータルプロダクションコストの削減をお手伝いします。
-
低ねじ込みトルク・高破壊トルク
特殊な30度ねじ山で、低ねじ込みトルク・高破壊トルクを実現!!
-

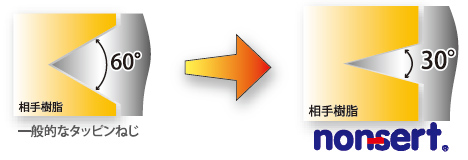

樹脂に鋭く切れ込む30度のねじ山
相手樹脂に負荷を与えず、繰り返しの使用が可能です。
-
最適な下穴と締め付けトルクをご提案！

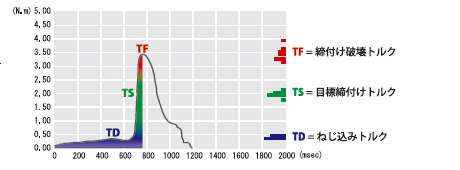

PCトクルアナライザーを使用して最適な「下穴」と「締め付けトルク」をご提案します。
採用実績
-
パチンコ用台車
-
ガス漏れ警報機
-
プラズマテレビ台

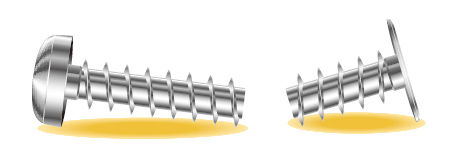

頭部形状オーダー可能！
【在庫サイズ一覧】
| 材質/表面処理 | サイズ | |
|---|---|---|
| 呼び径 d | L寸 | |
| 鉄/黒Ni | 1.4 | 3/4/5/6 |
| 1.6 | 4/5/6/8 | |
| 鉄/三価クロメート | 2 | 5/6/8/10 |
| 2.5 | 6/8/10/12/14 | |
| 3 | 6/8/10/12/14/16/20 | |
| 材質/表面処理 | サイズ | |
|---|---|---|
| 呼び径 d | L寸 | |
| 鉄/三価クロメート | 4 | 8/10/12/14/16/20/25 |
| 5 | 10/12/14/16/20/25 | |
| 6 | 12/14/16/20 | |
| ステンレスA2 | 3 | 6/8/10/12/14/16 |
| 4 | 8/10/12/14/16/20 | |
