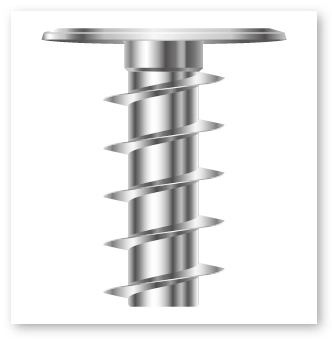

スリムヘッド・ノンサート 超極低頭タイプ樹脂用タッピンねじ

SlimHeadScrew
スリムヘッド・ノンサートは、スリムヘッド・スクリューと、熱可塑性樹脂用タッピンねじであるノンサートの特長をあわせもった製品です。省スペース性、意匠性UPに加え、 母材にやさしく、繰り返し使用も可能で、現在お使いの金属インサートを省けるタッピンねじです。
頭高さわずか0.8ミリ!!(M3の場合) 高い繰り返し特性!! 金属インサート不要!!

寸法図

ねじ呼び径 3 4 5
頭部外形 dk 7 8 9
頭部高さ k 0.8 0.9 1.0
リセス深さ t(min) 0.5 0.5 0.6
TRXドライブサイズ T6 T8 T10

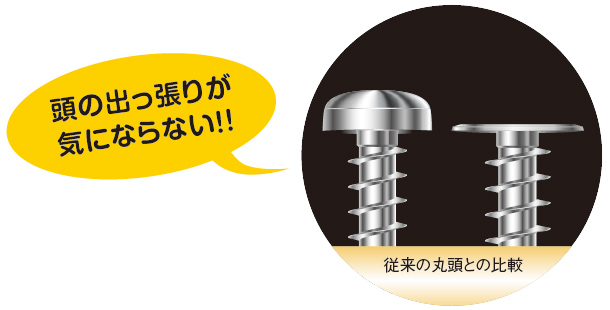

頭の出っ張りが気にならない!!

セールスポイント

  1. 1.頭部がフラットになり、製品の小型化・薄型化が実現!
  2. 2.頭の出っ張りをなくすための座ぐり加工などが不要のため、製造コスト・工程数の削減が可能!
  3. 3.頭部リセスはヘクサロビュラ形状を採用しており、見た目もスッキリ!!
    ※ヘクサロビュラ穴はJIS B 1015による。
