設計および取り付けに関して
取り付け例
-
スタッドボルトで締結
スーパーボルトナット式テンショナーはスタッドをタップ穴に入れてご使用頂けます。
縦方向の純粋な張力で締め付けることにより、スタッドが雌ねじをなめることなく、容易に取り外しすることができます。
-
貫通穴での締結
貫通穴においてスタッドボルトで締結する場合は、スーパーボルトのナット式テンショナーと、受け側にはフレックスナットをご使用頂けます。
フレックスナットはスタッドに弾性力を追加し、疲労寿命が向上します。
-
タップ穴の締結
タップ穴の締結には、スーパーボルトのボルト式テンショナーをご利用頂けます。
MJTボルトヘッドはコンパクトで、狭い場所での締結作業に向いています。更に、部品点数が一点で済みます。
-
座繰り穴での締結
スーパーボルトのボルト式テンショナー・コンパクトタイプは座繰り穴の締結用としてご利用頂けます。
ヘッド中央部にある六角ヘッドを用いることで、全体を簡単に回転させ、セットすることが可能です。
サポートサービス
全製品に取扱説明書を添付
取扱説明書に従い、取り付け取り外しを行うことで、お客様は技術的に素晴らしい製品を手に入れるだけでなく、さらに締結作業の効率化や、安全性、製品寿命を向上させることが出来ます。
さらに詳しい情報はwww.superbolt.comからPDFとビデオ動画をご覧ください。
スーパーボルトの締結システムの使用方法や、使用用途とメンテナンス等については、カスタマーセンターまでお問い合わせください。
高品質な部材と消耗品の提供
取り付けおよび取り外しは高品質の部材や消耗品のご使用で改善されます。製品の取り付けおよび取り外しの効率が高まり、安全なボルト締結を守ることにつながります。
当社は以下の商品も提供しています。
- ・潤滑材
- ・保護キャップ
- ・ソケット
- ・トルクレンチ
- ・空気圧レンチ
非純正部品のご使用はスーパーボルトの機能を低減させ、直接的または間接的な損傷を引き起こす可能性があります。

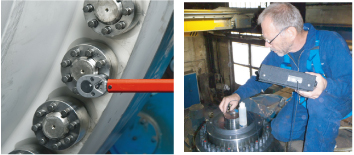

取り付け作業のサポートサービス
スーパーボルトの取り付けに関して、当社のスタッフを通じて、次のサービスを提供することが可能です。
- ・取り付け時に、お客様の作業員の皆様をサポートします。
- ・お客様の作業員の皆様へ取り付け教育を提供します。
注意：取り付けを完全に請負うサービスを受ける場合は、別途契約が必要となります。
使用に関する注意事項
スーパーボルト（マルチジャックボルトテンショナー）を適用する際の、様々な現場での取り付け場面における重要事項です。よくご確認の上ご使用ください。
 |
 |
 |
|---|---|---|
|
ワッシャーのセンタリング ワッシャーが確実にねじの軸の中心に来ていること、片側によっていないことを確認してください。 |
低強度材料を締結する場合 低強度の材料を締結する場合、厚くて大きいワッシャーまたはワッシャーの追加が必要なケースがあります。 |
大きめの穴および長穴 ボルト荷重を確実に被締結材で受けられるよう、追加のワッシャーまたは大型ワッシャーが必要なケースがあります。 |
 |
 |
 |
|
小スペースでの作業 ソケットとレンチで作業可能か、スペース制限を確認してください。 |
スタッドの端に取り付けする際 テンショナーをスタッドの端に配置する際、スタッドにソケットが干渉することがあります。その場合、確実な締結作業を可能にするため、追加のスペーサーを入れて高さを調整することが必要です。 |
長いスタッドでの締結 通常のスーパーボルトでは、ソケットがスタッドに干渉する可能性があります。その場合、確実な締結作業を可能にするため、ジャックボルトとスタッドとのスペースを確保したテンショナーが必要です。 |
お客様の用途が、上記のような対策を必要とする場合や特別な製品が必要な場合は、カスタマーセンターまでお問い合わせください。
弊社はお客様に最適なソリューションを見つけるお手伝いをさせて頂きます。
