継ぎ目のないリングで強靭。ボルトを固定した状態でも負荷方向に回転し、全方向負荷が可能。
目を引く蛍光色のピンクパウダーによる表面塗装は、周囲温度（225℃～400℃）で色変化し、強度劣化を目視で確認できます。

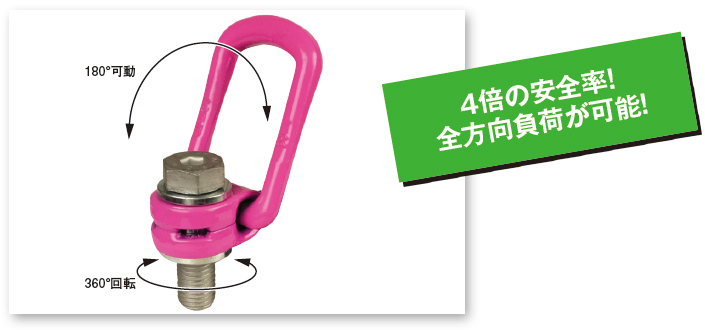

4倍の安全率！全方向負荷が可能！

ココがスゴイ！

☆反転作業には、パワーポイント等ベアリング入り製品をご使用ください。

注意

リングが当らないように注意してください。

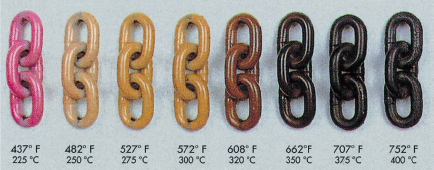

目を引く蛍光色のピンクパウダーによる表面塗装。周囲温度（225℃～400℃）で色変化し、強度劣化を目視で確認できます。

ピンクパウダーの色変化

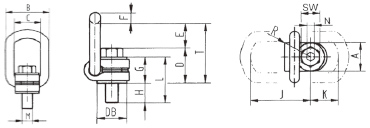

ロードリング図面

● ルッド標準ボルトは通常の亜鉛メッキより20倍以上の耐腐食性を誇るCORRUD-DTを採用

ルッド標準ボルト

型名		基本使用荷重（トン）	A	B	C	D	E	F	G	H	J	K	L	M	N	SW （スパナサイズ）	R	T	DB	自重（kg）	締め付けトルク
標準ボルト	VLBG 0.3t M8	0.3	30	54	34	35	40	10	29	11	75	45	40	8	5	13	32	75	24	0.3	30Nm
	VLBG 0.63t M10	0.63	30	54	34	36	39	10	29	16	75	45	45	10	6	17	32	75	24	0.32	60Nm
	VLBG 1t M12	1	32	54	34	37	38	10	29	21	75	45	50	12	8	19	32	75	26	0.33	100Nm
	VLBG 1.5t M16	1.5	33	56	36	46	39	13.5	36	24	87	47	60	16	10	24	38	85	30	0.55	150Nm
	VLBG 2.5t M20	2.5	50	82	54	55	55	16.5	43	32	113	64	75	20	12	30	48	110	45	1.3	250Nm
	VLBG 2.5t M22（※1）	2.5	50	82	54	58	52	16.5	43	35	113	64	78	22	-	15/16"	48	110	45	1.1	300Nm
	VLBG 4t M24	4	50	82	54	58	67	18	43	37	130	78	80	24	14	36	48	125	45	1.5	400Nm
	VLBG 4t M27（※1）	4	60	103	65	78	69	22.5	61	39	151	80	100	27	-	41	67	147	60	3.1	400Nm
	VLBG 5t M30	5	60	103	65	80	67	22.5	61	49	151	80	110	30	17	46	67	147	60	3.1	500Nm
	VLBG 7t M36（※2）	7	60	103	65	72	74	22.5	55	52	151	80	107	36	-	55	67	146	60	3.3	700Nm
	VLBG 8t M36	8	77	122	82	100	97	26.5	77	63	205	110	140	36	22	55	85	197	70	5.8	800Nm
	VLBG 10t M42	10	77	122	82	103	94	26.5	77	73	205	110	150	42	24	65	85	197	70	6.4	1000Nm
	VLBG 15t M42	15	95	156	100	113	110	36	87	63	230	130	150	42	24	65	100	222	85	11.2	1500Nm
	VLBG 20t M48	20	95	156	100	117	105	36	87	73	230	130	160	48	27	75	100	222	95	11.2	2000Nm
