バリオリング ベアリング入り全方向アイボルト

  • カタログを見る
  • お問い合わせ

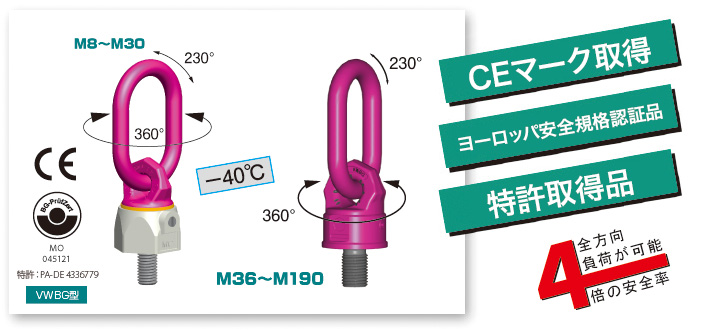

CEマーク取得 ヨーロッパ安全規格認証品 特許取得品

ベアリング入り全方向アイボルト

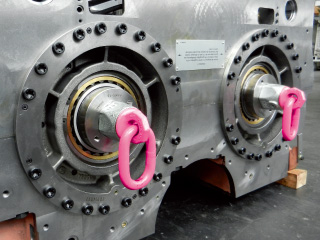

バリオリングイメージ写真

  • 全方向負荷が可能、4倍の安全率。
  • 負荷時でもスムーズな回転が可能。
  • 取り付けが容易。
  • ボルトは標準サイズ・ロングサイズの2種類をご用意。
    ロングサイズのボルト長さは指定できます。（切断加工）
  • 全数磁気探傷検査済み。
  • 機械指令2006/42/EGに適合
  • 表面：ピンクパウダーによる表面塗装、メッキ仕上げ。
  • シングルボールベアリング。

標準品

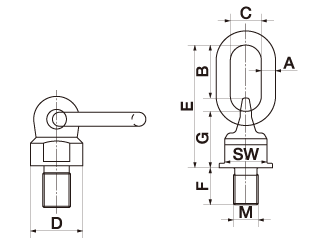

標準品寸法

型名 基本使用荷重
(トン)		 A B C D E F G M SW
(スパナサイズ)		 自重
(kg)		 締め付けトルク 吊り方における
基本使用荷重
中央 側面
VWBG -M8 0.3 8 31 29 30 76 13 36 8 28 0.25 10Nm 0.6 0.3
VWBG -M10 0.45 8 31 29 36 78 17 38 10 30 0.3 10Nm 0.9 0.45
VWBG -M12 0.6 10 49 36 42 107 21 47 12 36 0.5 10Nm 1.2 0.6
VWBG -M16 1.3 13 46 38 48 114 25 56 16 41 0.6 30Nm 2.6 1.3
VWBG -M18 1.8 13 54 35 64 137 27 67 18 55 1.33 50Nm 3.6 1.8
VWBG -M20 2.0 13 54 35 64 137 33 67 20 55 1.1 70Nm 4.0 2.0
VWBG -M24 3.5 18 66 40 81 173 40 88 24 70 2.7 150Nm 7.0 3.5
VWBG -M30 5.0 22 90 50 99 221 50 106 30 85 5.5 225Nm 10.0 5.0
VWBG -M36 8 22 86 50 90 208 54 94 36 80 4.6 410Nm 15 8
VWBG -M42 12 26 111 65 98 234 63 95 42 85 6.1 550Nm 17 12
VWBG -M48 13 26 111 65 98 234 68 95 48 85 6.3 550Nm 18 13
VWBG -M56 16 32 119 70 120 271 84 120 56 95 10.7 800Nm 28 16
VWBG -M64 16 32 119 70 120 274 94 120 64 95 11.4 800Nm 28 16
VWBG -M72 31.5 46 130 90 170 338 108 159 72 145 29.96 1200Nm 50 31.5
VWBG -M80 35 46 130 90 170 338 120 159 80 145 31.19 1500Nm 50 35
VWBG -M90 40 46 130 110 170 378 135 159 90 145 34.5 2000Nm 50 40
VWBG -M100 40 46 168 110 170 378 150 159 100 145 36.5 2200Nm 50 40

相手面に密着させて使用して下さい。

◎上記以上のサイズも〜M190まで対応可能。詳しくはお問合せ下さい。

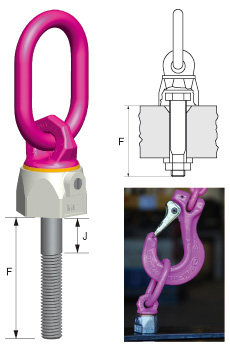

バリオリング-ロングボルトタイプ／特殊仕様品

ロングボルトタイプ

バリオリングロング寸法

型名 基本使用荷重
（トン）		 F J 吊り方における
基本使用荷重
中央 側面
VWBG -M8L 0.3 102 16 0.6 0.3
VWBG -M10L 0.45 122 17 0.9 0.45
VWBG -M12L 0.6 140 12 1.2 0.6
VWBG -M14L 1.0 65 − 2.0 1.0
VWBG -M16L 1.3 180 19 2.6 1.3
VWBG -M20L 2.0 223 23 4.0 2.0
VWBG -M24L 3.5 255 18 7.0 3.5
VWBG -M30L 5.0 330 23 10.0 5.0
VWBG -M36L 8 300 − 15 8
VWBG -M42L 12 300 − 17 12
VWBG -M48L 13 300 − 18 13
VWBG -M56L 16 300 − 28 16
VWBG -M64L 16 300 − 28 16
VWBG -M72L 31.5 300 − 50 31.5
VWBG -M80L 35 300 − 50 35
VWBG -M90L 40 300 − 50 40
VWBG -M100L 40 300 − 50 40

相手面に密着させて使用して下さい。

◎上記以上のサイズも〜M190まで対応可能。詳しくはお問合せ下さい。

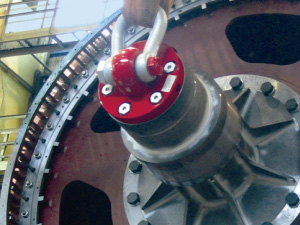

特殊仕様品

バリオリング
